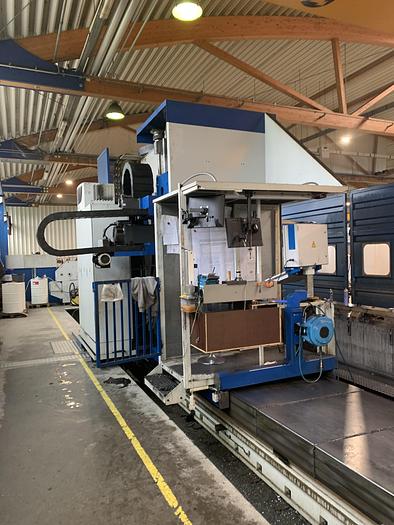

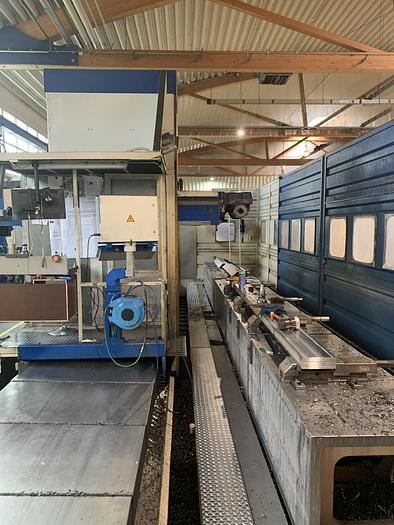

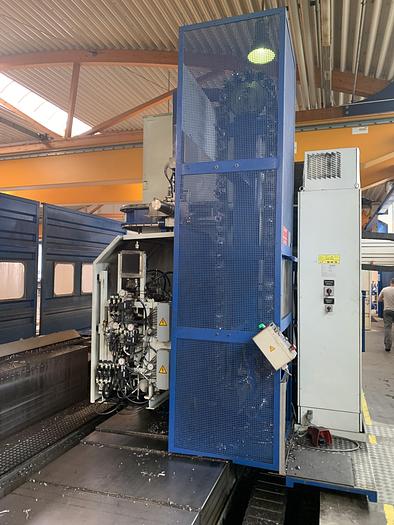

! SOLD ! Fahrständerfräsmaschine SHW UFZ 6

ANGEBOT

MONTRASIO GMBH BIETET IHNEN AN

1 x gebrauchte Maschine

Typologie FRÄSMASCHINE

Bezeichnung FAHRSTÄNDERFRÄSMASCHINE

Hersteller SHW

Maschinen-Herkunft ÖSTERREICH

Model SHW UFZ 6

Baujahr (Universalretrofit > Neumaschine) 2015

Technische Basisdaten der Maschine

Verfahrwege

XYZ = 10000/2100/1500 mm

Plattenfeldfläche

2x4000 mm + CNC-Tisch von Fabrikat Fibro (CNC-Tisch)

2200x1600mm, stufenlos teilbar

Drehzahl: 3200 U/min

Automatischer Werkzeugwechsler mit 60 Magazinplätze

Technische Neuinstallationen

Fräskopf

Innere Kühlung 40 bar, Form B

Spindelkegel SK 50, DIN 69871

Schwenkbereich 180x 1°

NC-Positionierachsen, Längenmessung durch Absolutwertgeber (ROD)

FK-SCHWENKEN (FK sviwel) DURCH die Hauptspindel

Orientierungsspindelhalter

Fräskopfladung

Schwenkbereich 270 x 1°

Automatische NC-Positionierachsen

Wegmessung über Absolutwertgeber im Motor

Elektronische Standards

Steuerung Heidenhain HSC iTNC 530

Neue elektronische Dokumentationseinrichtung

Neue Verkabelung

Neues Kommandopult in ergonomischer Bauweise

Neues elektronisches Handrad

Komplett neuer Schaltschrank + Neues Klimagerät

Neue Achsenantriebe Hauptspindelantrieb Fabrikat SIEMENS

neuer Umrichter von HEIDENHAIN

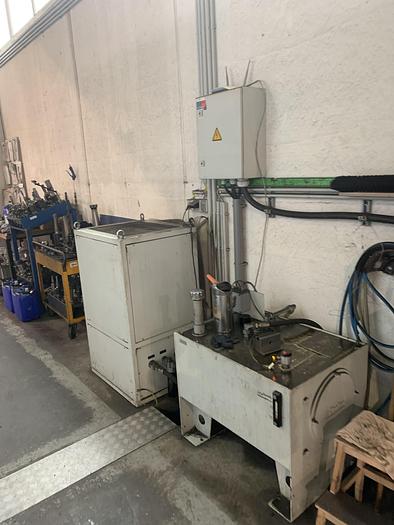

Neue Hydraulik

Modernisierung der X-Achse

X-Schlitten mit neuen Rollenumlaufschuhen und Führungsbahnbelag

Messsystem überholt

Kugelrollspindel komplett überholt

Neue Teleskopabdeckung

Spindelabstützung erneuert

Führungsbahn nachgeschliffen

Neue Zentralschmierung

Ständerbaugruppe

Führungsleisten neu beschichtet und handgeschabt

Neue Führungen

Rollenumlaufelemente erneuert

Schmiersystem erneuert

Kugelrollspindeln mit Lagerung

Messsysteme generalüberholt

Flyerkette erneuert

Umlenkrollen und Zylinder für Gewichtsausgleich erneuert

Verschleißteile komplett ersetzt oder erneuert

SPINDELSTOCK

Führungsbahn nachgeschliffen, neu beschichtet und eingeschabt

Kugelrollspindel und Lagerung erneuert

Messsystem generalüberholt

Hauptspindelgetriebe mit Zwischenwelle und Stummel generalüberholt

FRÄSKOPF

Frässpindel erneuert

Gesamtbaugruppe generalüberholt

Werkzeugspannung generalüberholt

Verzahnungsteile erneuert
