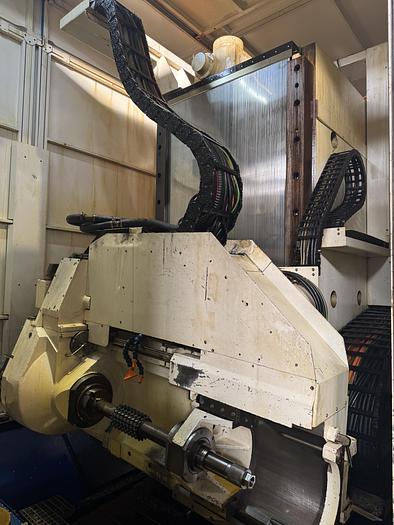

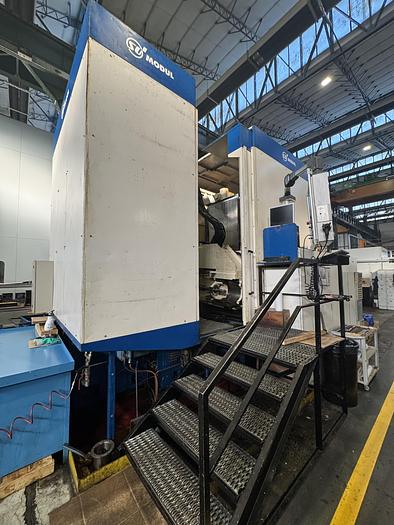

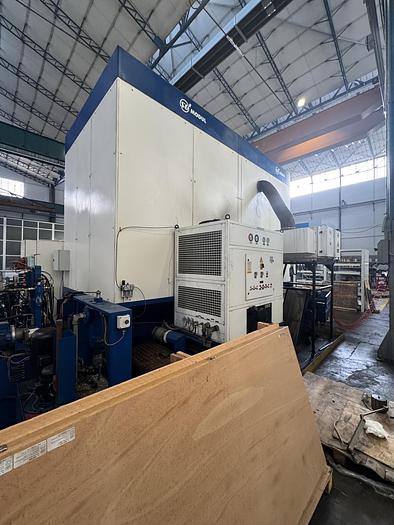

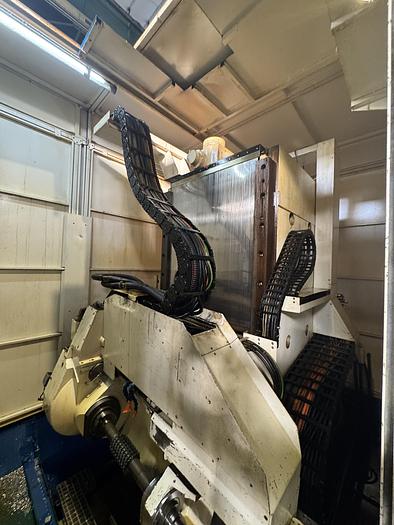

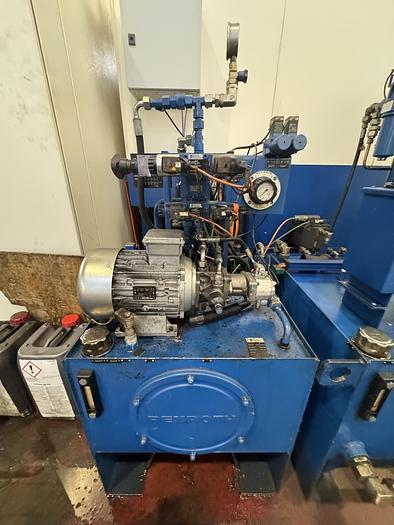

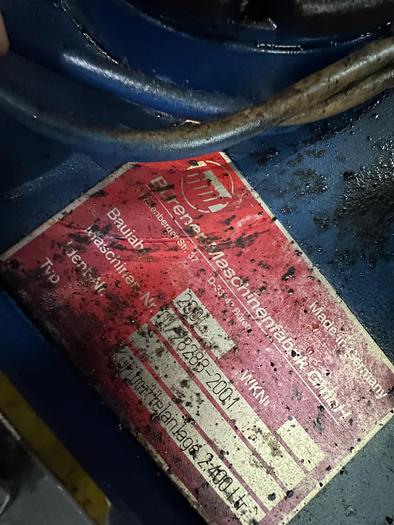

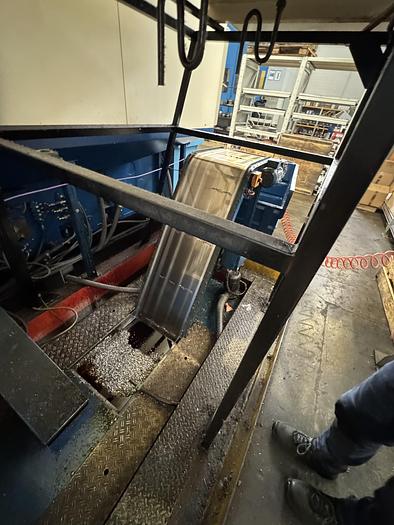

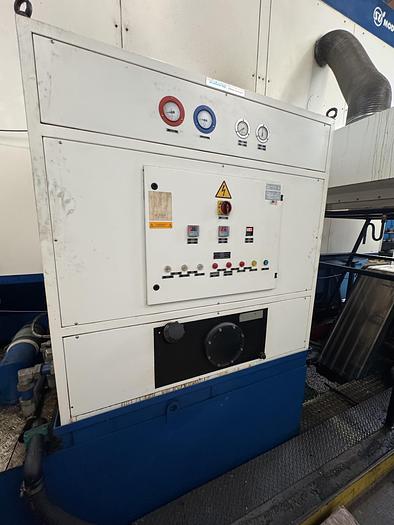

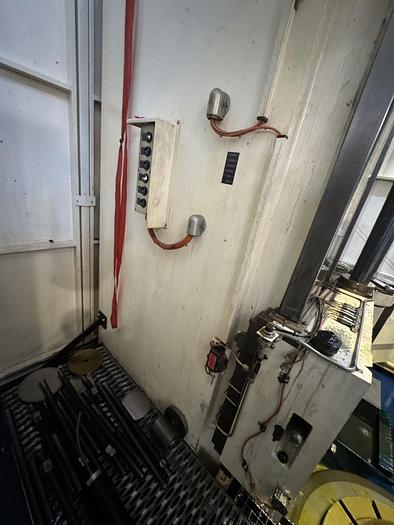

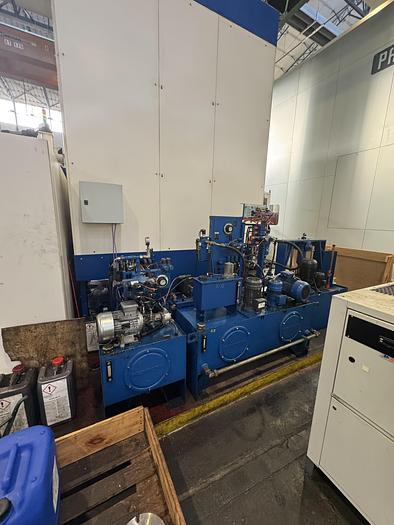

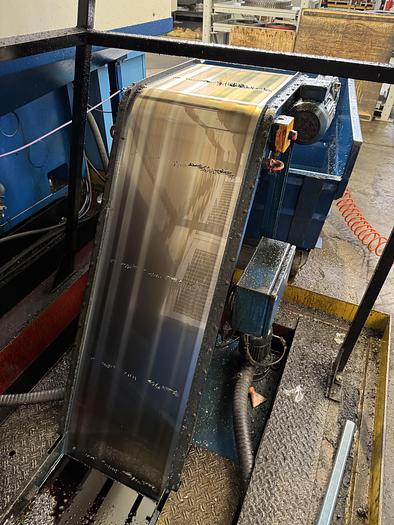

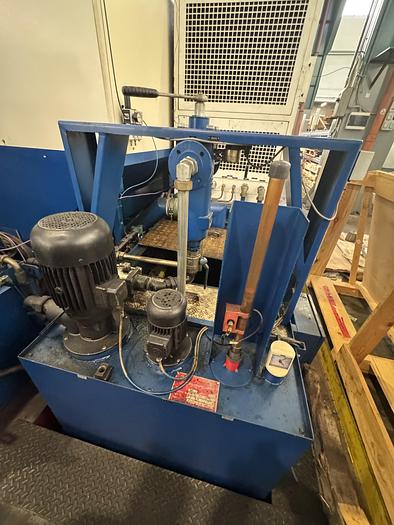

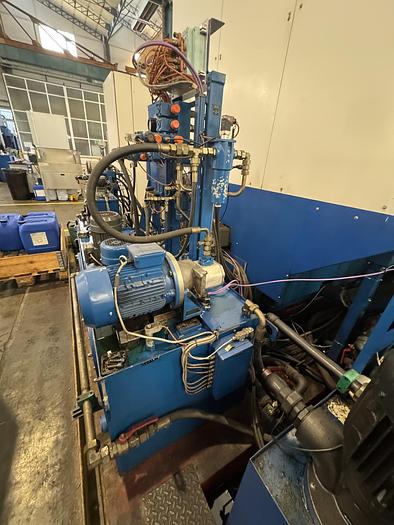

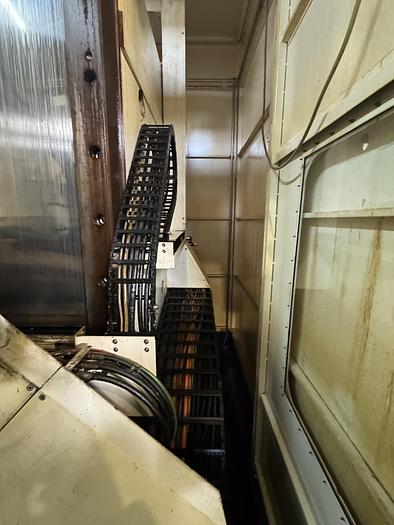

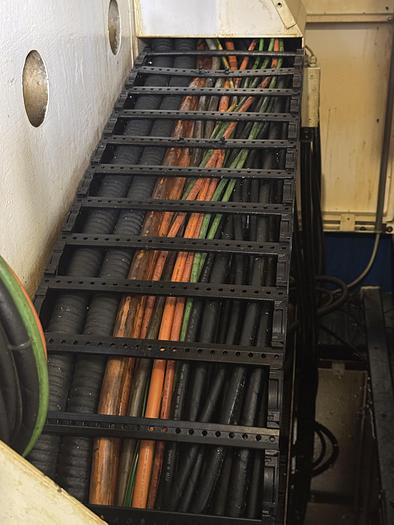

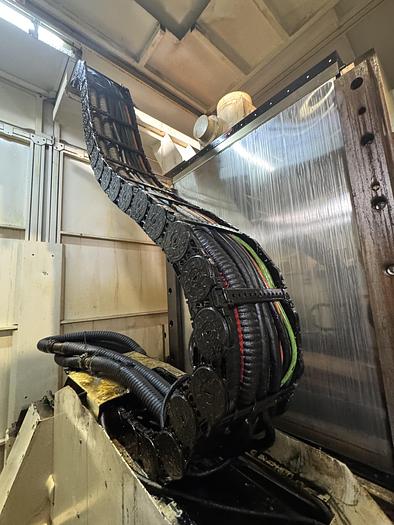

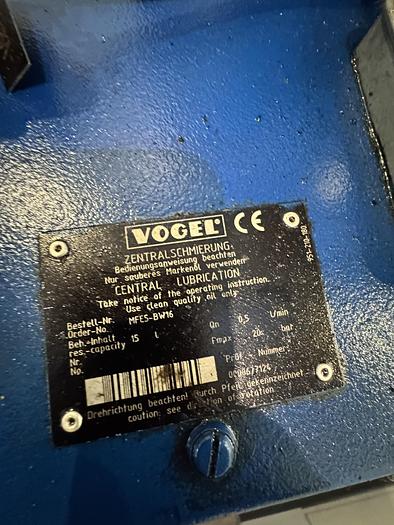

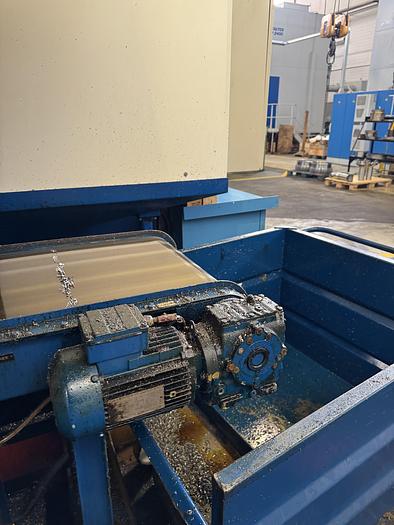

Zahnrad-Abwälzfräsmaschine SU HURTH MODUL WF 800/1400 Baujahr 2001

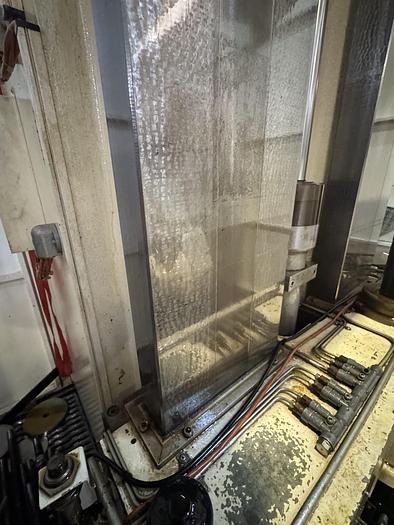

Der vertikale Hub des Werkstückkopfes ist die vergrößerte Version, d. h. 1.400 mm (wird auch zum Verzahnen sehr langer Wellen verwendet).

• Die Maschine wurde rigoros gewartet und befindet sich in einem außerordentlich gutem Zustand.

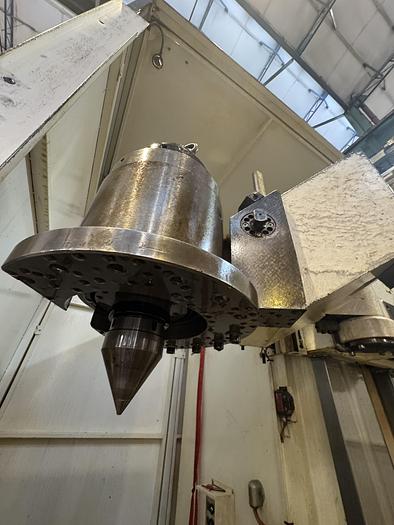

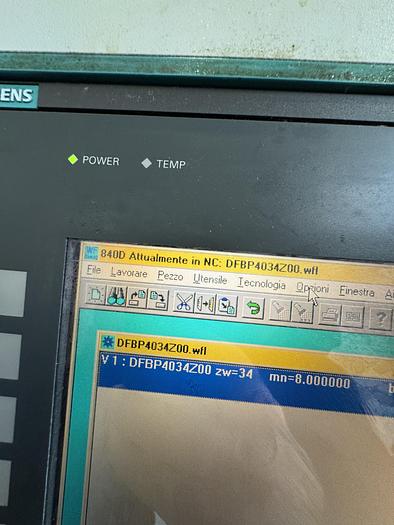

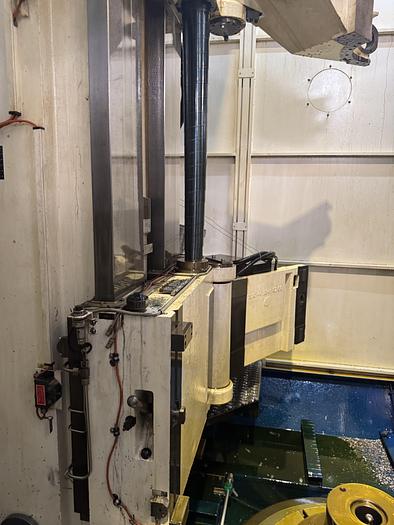

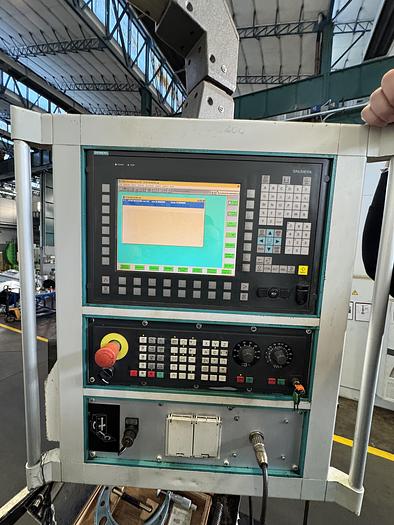

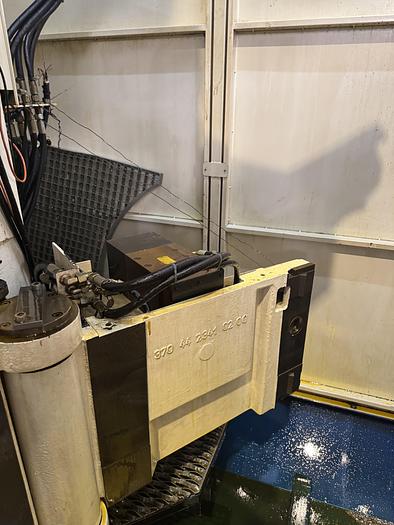

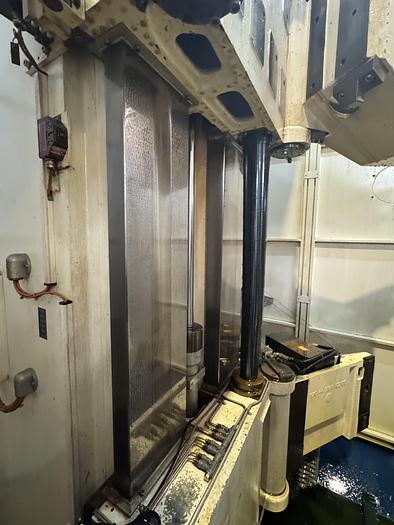

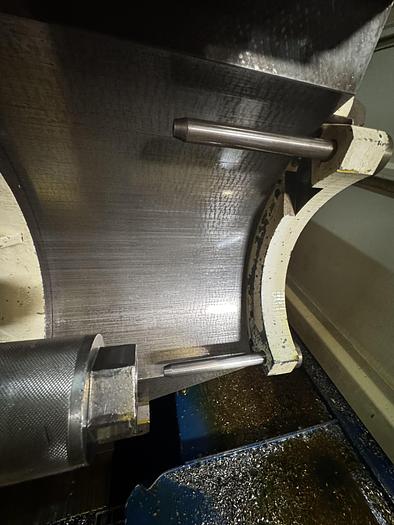

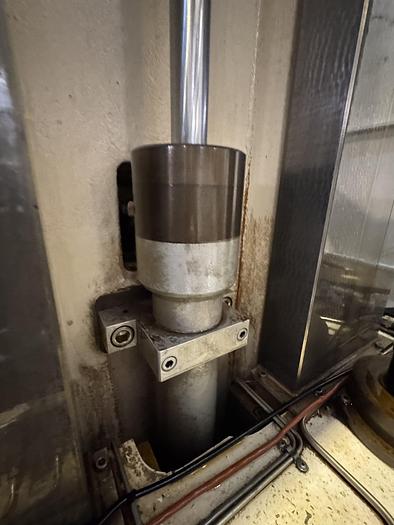

• Die Maschine ist komplett und ausgestattet mit Gegenhalter, automatisch gesteuerter Lünette und CNC-Steuerung Siemens 840

Technische Daten

Werkstückdaten

Nenndurchmesser des Werkstücks: 800 mm

Maximaldurchmesser des Werkstücks: 1000 mm

Maximales Modul (in Stahl mit ca. 600 N/mm²)

Wälzfräsen: 18 mm

Profilfräsen: 24 mm

Radialer Verfahrweg (Abstand zwischen Frässpindel und Werkstückachse)

Minimal: 65 mm

Maximal: 695 mm

Verfahrweg: 630 mm

Axialer Verfahrweg (Abstand zwischen Frässpindelachse und Werkstückoberfläche)

Minimal: 310 mm

Maximal: 1310 mm (1710)

Verfahrweg: 1000 mm (1400)

Tangentialer Verfahrweg

Verfahrweg: 350 mm

Schwenkwinkel des Fräskopfes

± 50 Grad (± 60 Grad)

Arbeitsbereichsabmessungen

Maximaler Durchmesser für Wälzfräser/Profilfräser: 400 mm

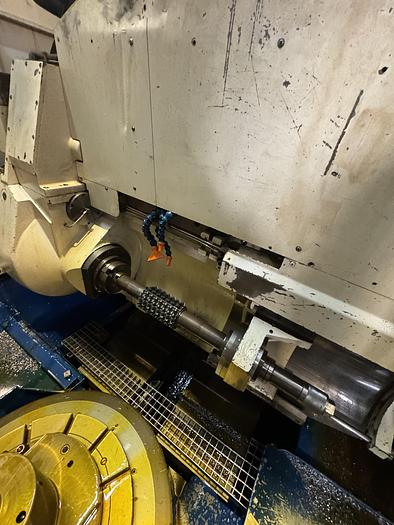

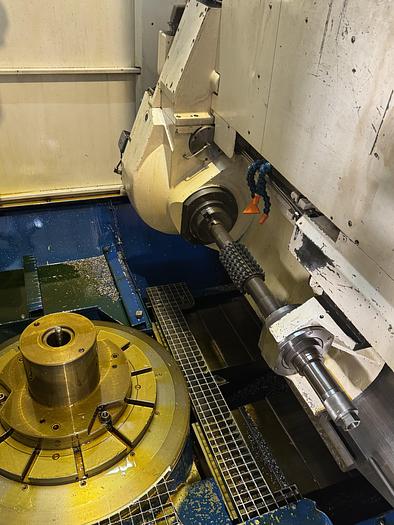

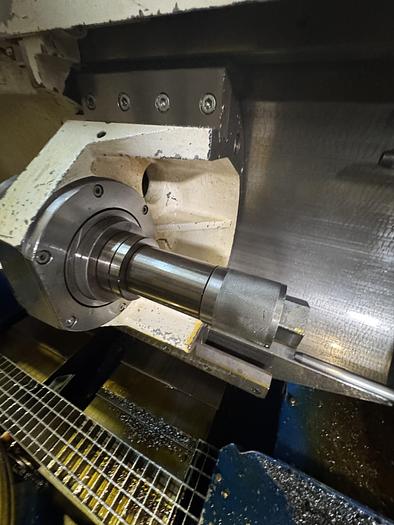

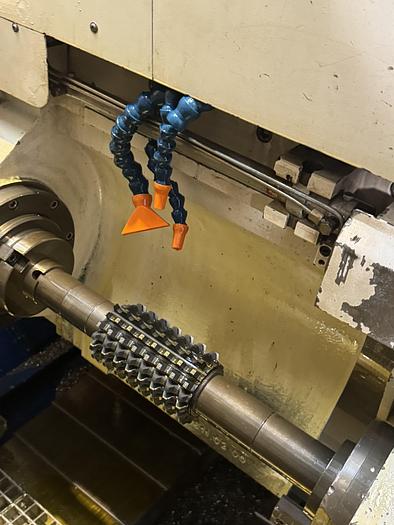

Frässpindel

Aufnahme: SK 60

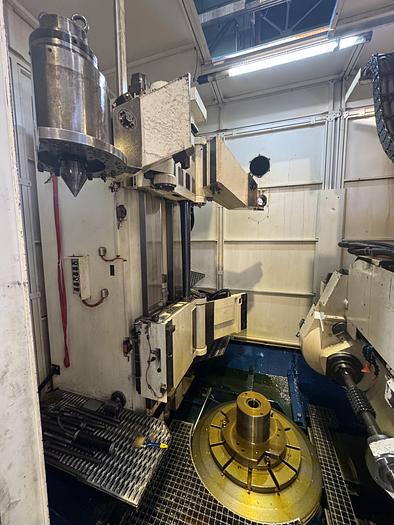

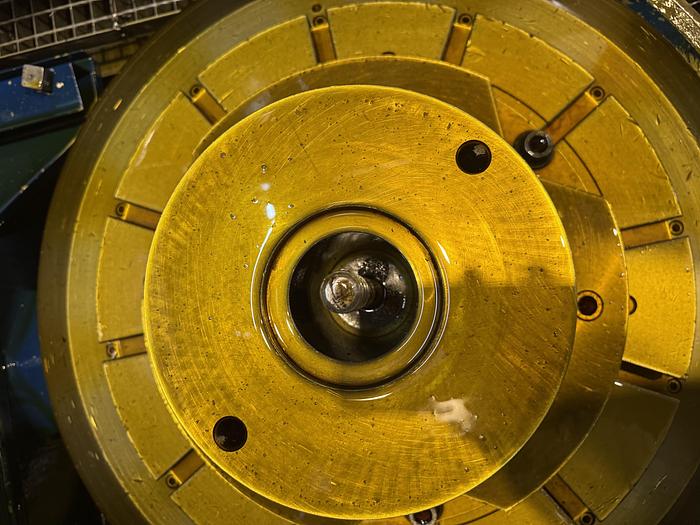

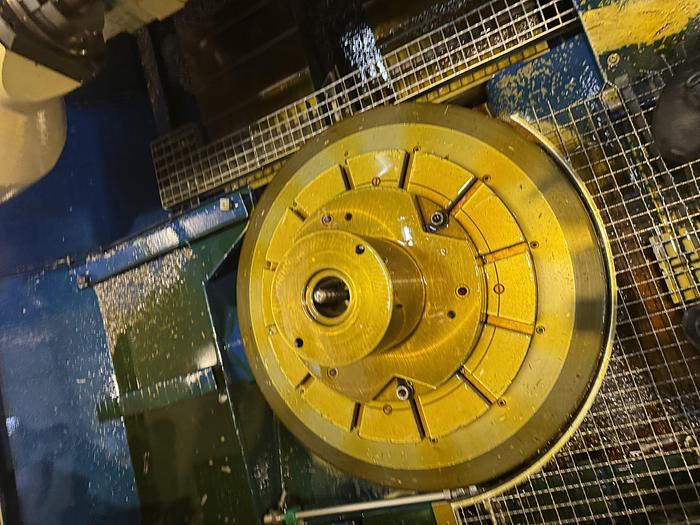

Werkstücktisch

Durchmesser der Spannfläche: 700 mm

Bohrungsdurchmesser/-tiefe: 400 H7 / 45 mm, 200 / 900 mm

Teilrad-Durchmesser

800 mm

Zulässige Belastung: 50 kN

Maschinenspezifikationen

Abmessungen (mit Verkleidung des Arbeitsbereichs): Länge 5000 mm, Breite 4760 mm, Höhe 4400 mm

Masse: 28.000 kg

Drehzahlbereich der Frässpindel

Frässpindel: 25 - 250 min⁻¹

Drehzahlbereich des Werkstücktisches

Einteilige Teilmechanik: 0,02 - 7,00 min⁻¹

Zweiteilige Teilmechanik: 0,08 - 32,00 min⁻¹

Vorschubbereich (radial, axial, tangential)

0,05 - 1000 mm/min

Schnellverfahrgeschwindigkeiten

Radial und axial: 3000 mm/min

Tangential: 1500 mm/min

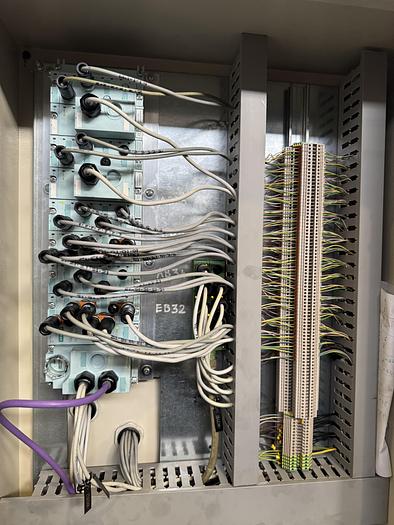

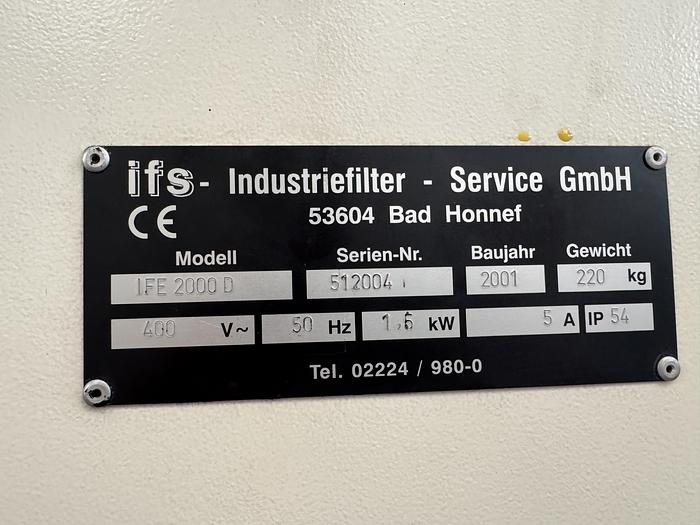

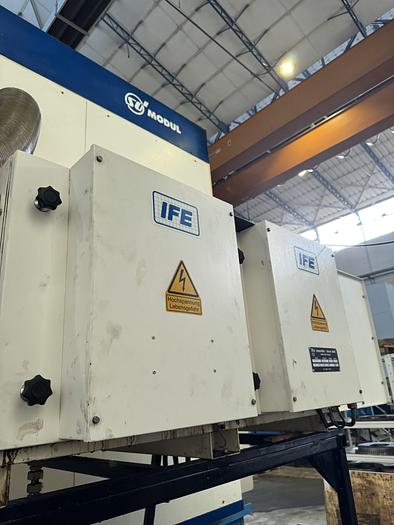

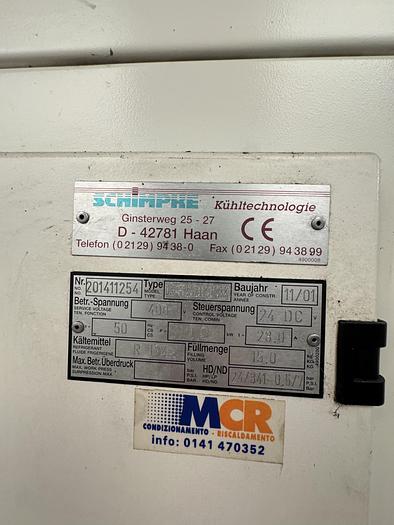

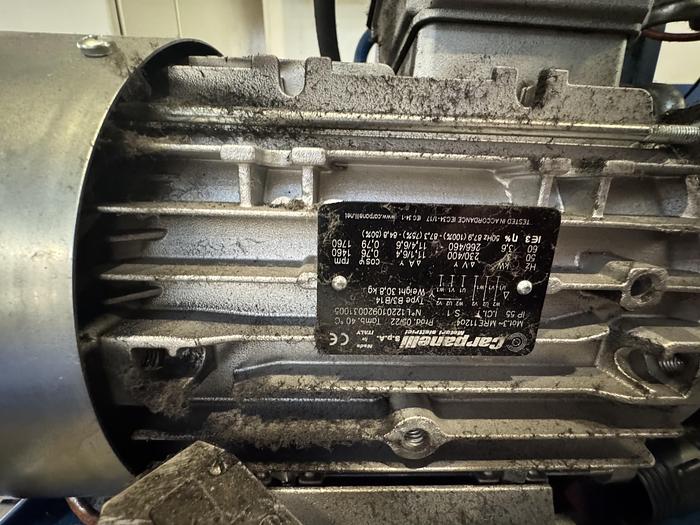

Elektrische Ausrüstung

Betriebsspannung: 400 V ±10/-5%

Steuerspannung: DC 24 V

Beleuchtungsspannung: AC 230 V

Frequenz: 50 Hz ±1%

Hauptantriebsleistung des Motors: 37 kW

Anschlussleistung der Maschine: 90 kVA
