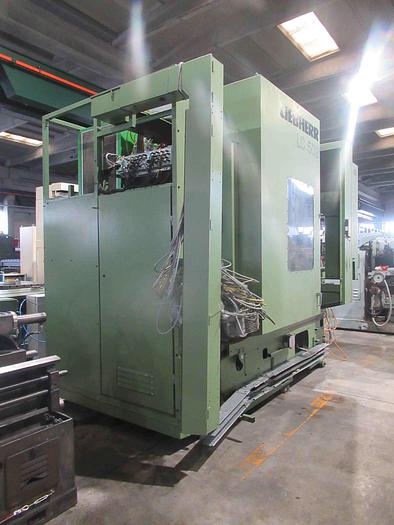

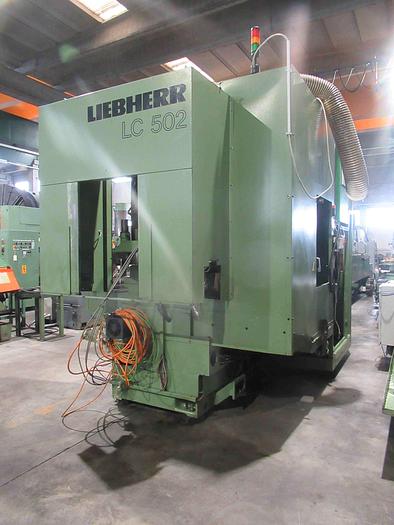

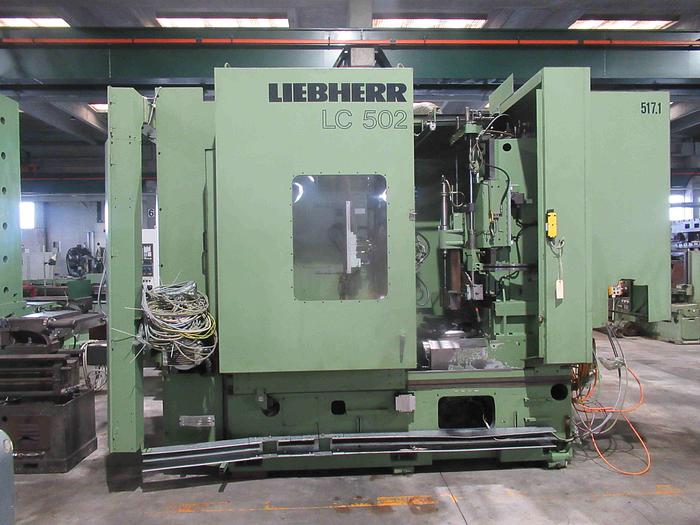

LIEBHERR LC 502 1991/2011 Retrofit Maschine

Maschinendaten – Liebherr LC 502 CNC

Allgemeine technische Daten

Nenn-Werkstückdurchmesser 500 mm

Maximales Modul 10 mm

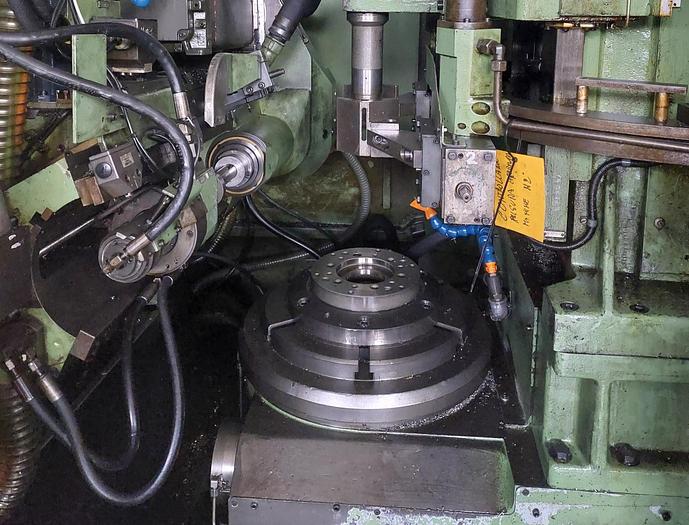

Tischdurchmesser 400 mm

Tangentialweg 200 mm

Axialweg 400 mm

Maximale Tischbelastung 50000 N

Maschinengewicht 9800 kg

Maschinenabmessungen L x B x H 48 x 34 x 25 m

Maximaler Schwenkwinkel ± 50°

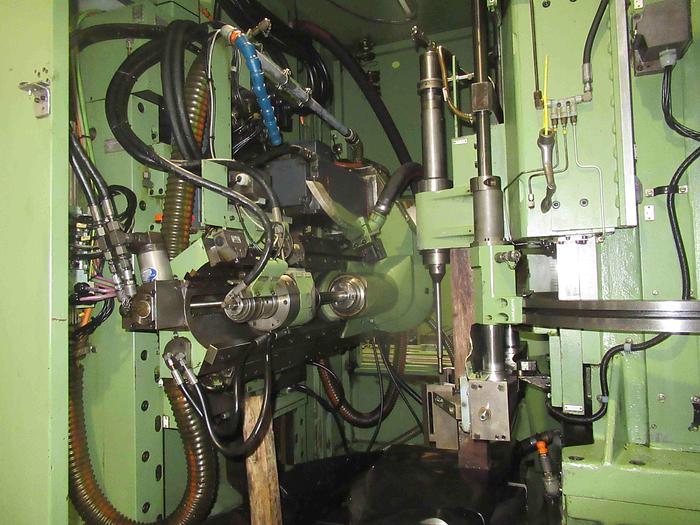

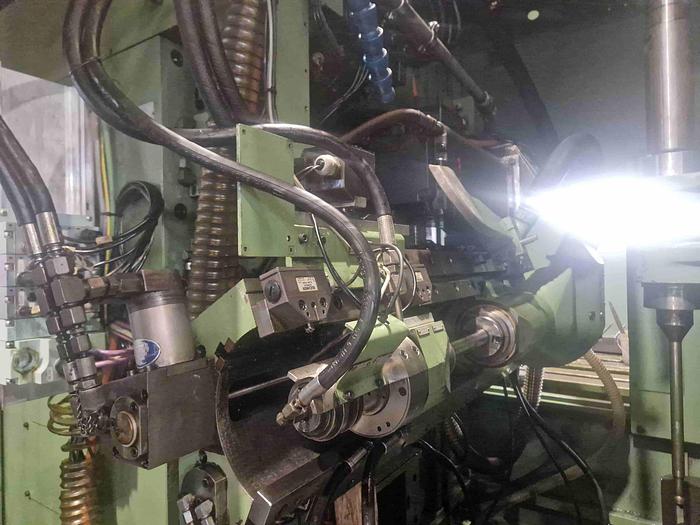

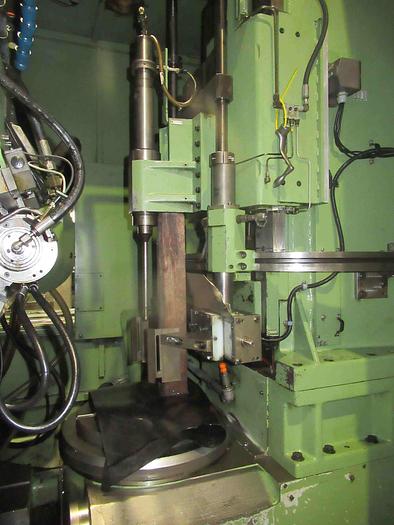

Technische Daten – Werkzeugkopf-Querschlitten

Bezeichnung des Kopfes Motorisierter Werkzeugkopf

Schneidendurchmesser 170 mm

Maximale Schneidenlänge 230 mm

Drehzahlbereich des Werkzeugs 48 - 480 U/min stufenlos regelbar

Technische Daten – Elektrisches System

Betriebsspannung 380 V

Hilfsspannung 220 V

Frequenz 50 Hz

Maximaler Nennstrom 80 A

Sicherungen in der Zuleitung 100 A

Maximale Leistungsaufnahme 55 kVA

Die Kosten des Retrofits aus dem Jahr 2006 übersteigen die Summe von 100.000 ,- EURO bei weitem.

Die Ausgaben für das Retrofit von Steuerung, Antrieben und Verkabelung übersteigen den Betrag von 100.000 EURO bei weitem.

Generalüberholung (Retrofit) im Jahr 2011

Die folgenden Komponenten wurden mit brandneuen Teilen ersetzt:

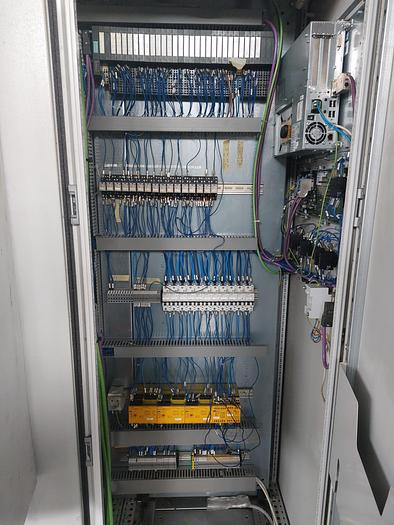

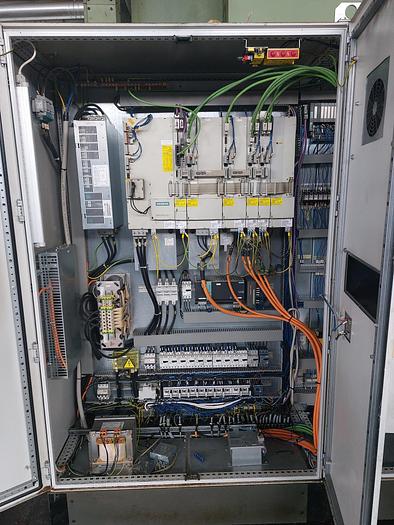

• Der komplette Schaltschrank (mit neuen Siemens-Antrieben)

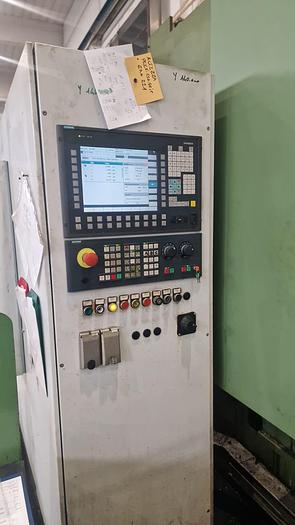

• Die CNC-Steuerung
• Die gesamte Verkabelung
• Die Achsmotoren

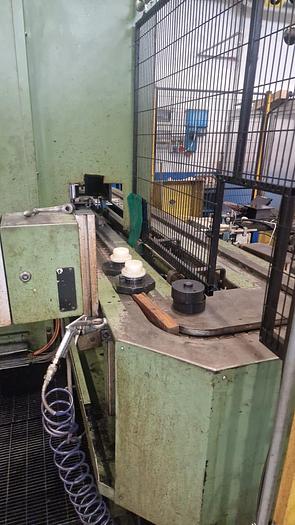

• Das Steuerpult des Laders

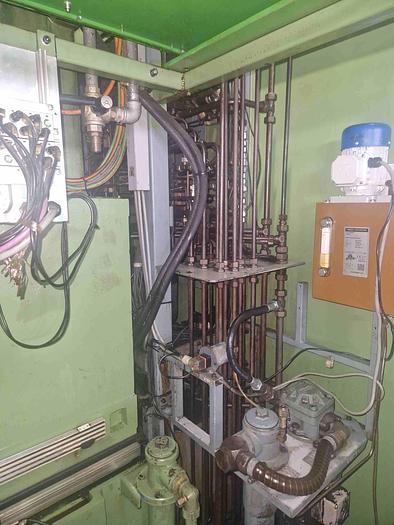

• Ein großer Teil der Hydraulikanlage

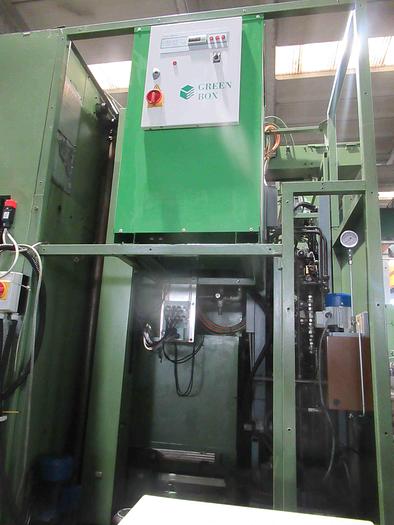

• Die Kühlanlage
• Sämtliche Sicherheitsvorrichtungen wurden gemäß den höchsten CE-Standards neu installiert
